GB/T 14689-2008
技术制图图纸幅面和格式——标题栏的方位
Technical drawings-Size and layout of drawing sheets
(IS0 5457:1999,Technical product documentationSizes andlayout of drawing sheets,MOD)
1. 每张图纸上都必须画出标题栏。标题栏的格式和尺寸按 GB/T10609.1 的规定。标题栏的位置应位于图纸的右下角, 如图 1~ 图 4 所示。
2. 标题栏的长边置于水平方向并与图纸的长边平行时, 则构成 X 型图纸, 如图 1、图 3 所示。若标题栏的长边与图纸的长边垂直时, 则构成 Y 型图纸, 如图 2、图 4 所示。在此情况下, 看图的方向与看标题栏的方向一致。
图 1 无装订边图纸（X 型）的图框格式
图 2 无装订边图纸（Y 型）的图框格式
图 3 有装订边图纸（X 型）的图框格式
图 4 有装订边图纸（Y 型）的图框格式
3. 为了利用预先印制的图纸, 允许将型图纸的短边置于水平位置使用, 如图 5 所示, 或将 Y 型图纸的长边置于水平位置使用, 如图 6 所示。

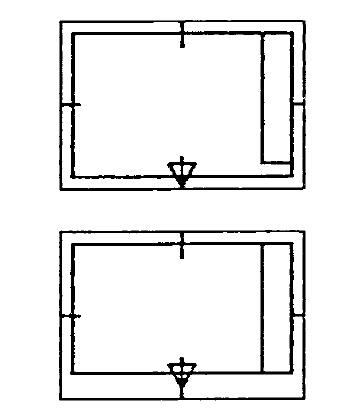

图 6 标题栏的方位 (X 形图纸竖放时)

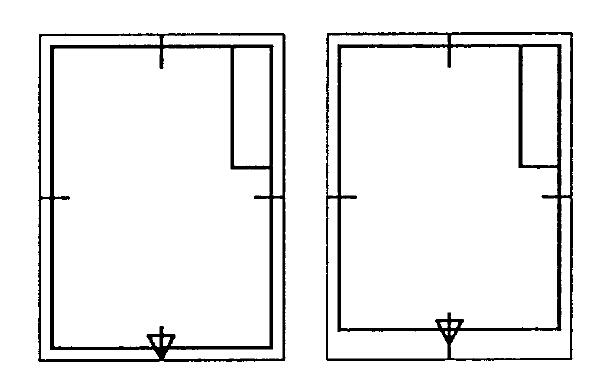

图 6 标题栏的方位 (Y 形图纸横放时)
