技术制图图纸幅面和格式——图框格式

GB/T 14689-2008
技术制图图纸幅面和格式——图框格式
Technical drawings-Size and layout of drawing sheets
(IS0 5457:1999,Technical product documentationSizes andlayout of drawing sheets,MOD)

1. 在图纸上必须用粗实线画出图框, 其格式分为不留装订边和留有装订边两种, 但同一产品的图样只能采用一种格式。
2. 不留装订边的图纸, 其图框格式如图 1、图 2 所示, 尺寸按表 1 的规定

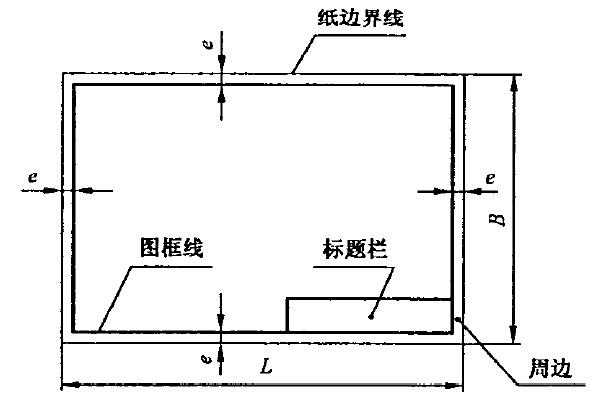

图 1 无装订边图纸（X 型）的图框格式

图 2 无装订边图纸（Y 型）的图框格式

3. 留有装订边的图纸, 其图框格式如图 3、图 4 所示, 尺寸按表 1 的规定。

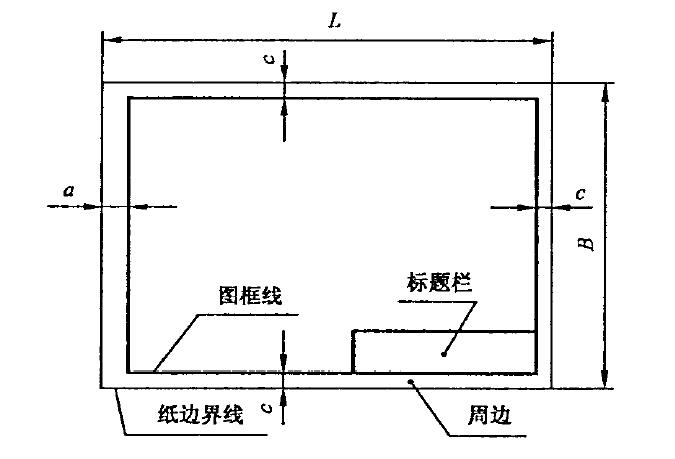

图 3 有装订边图纸（X 型）的图框格式

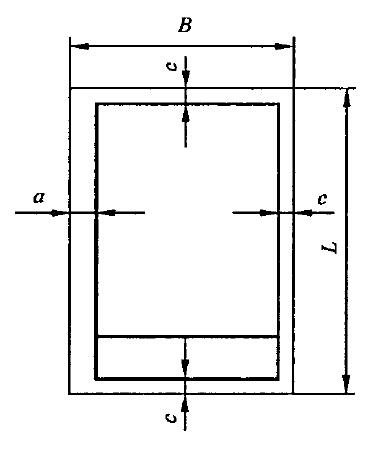

图 4 有装订边图纸（Y 型）的图框格式
4. 加长幅面的图框尺寸, 按所选用的基本幅面大一号的图框尺寸确定。例如 A2X3 的图框尺寸, 按 A1 的图框尺寸确定, 即 e 为 20(或 c 为 10), 而 A3X4 的图框尺寸, 按 A2 的图框尺寸确定, 即 e 为 10(或 c 为 10)。
