GB/T 10609.1-2008
技术制图 标题栏
Technical drawings-Title blocks
0.1 范围
GB/T10609 的本部分规定了技术图样中标题栏的基本要求、内容、尺寸与格式本部分适用于技术图样中的标题栏。
0.2 规范性引用文件
下列文件中的条款通过 GB/T10609 的本部分的引用而成为本部分的条款。凡是注日期的引用文件, 其随后所有的修改单 (不包括勘误的内容) 或修订版均不适用于本部分，然而, 鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件, 其最新版本适用于本部分。
GB/T7408-2005 数据元和交换格式信息交换日期和时间表示法(ISO8601:2000,IDT)
GB/T10609.4 技术制图对缩复制原件的要求(GB/T10609.4-1989,neqISO6428:1982)
GB/T14689 技术制图图纸辐面及格式(GB/T14689-2008，ISO5457:1999,MOD)
GB/T 14691 技术制图字体(GB/T14691--1993,eqvIS0 3098-1:1974 eqv IS0 3098-2:1984)
GB/T 14692 技术制图投影法
GB/T 17450 技术制图图线(GB/T17450-1998,idtIsO 128-20:1996)
1. 基本要求
1.1 每张技术图样中均应有标题栏
1.2 标题栏在技术图样中应按 GB/T14689 中所规定的位置配置，
1.3 标题栏中的字体, 签字除外应符合 GB/T14691 中的要求，
1.4 标题栏的线型应按 GB/T17450 中规定的粗实线和细实线的要求绘制，
1.5 标题栏中的年月日应按照 GB/T7408 的规定格式填写
1.6 需缩微复制的图样，其标题栏应满足 GB/T10609.4 的要求
2. 内容
2.1 标题栏的组成

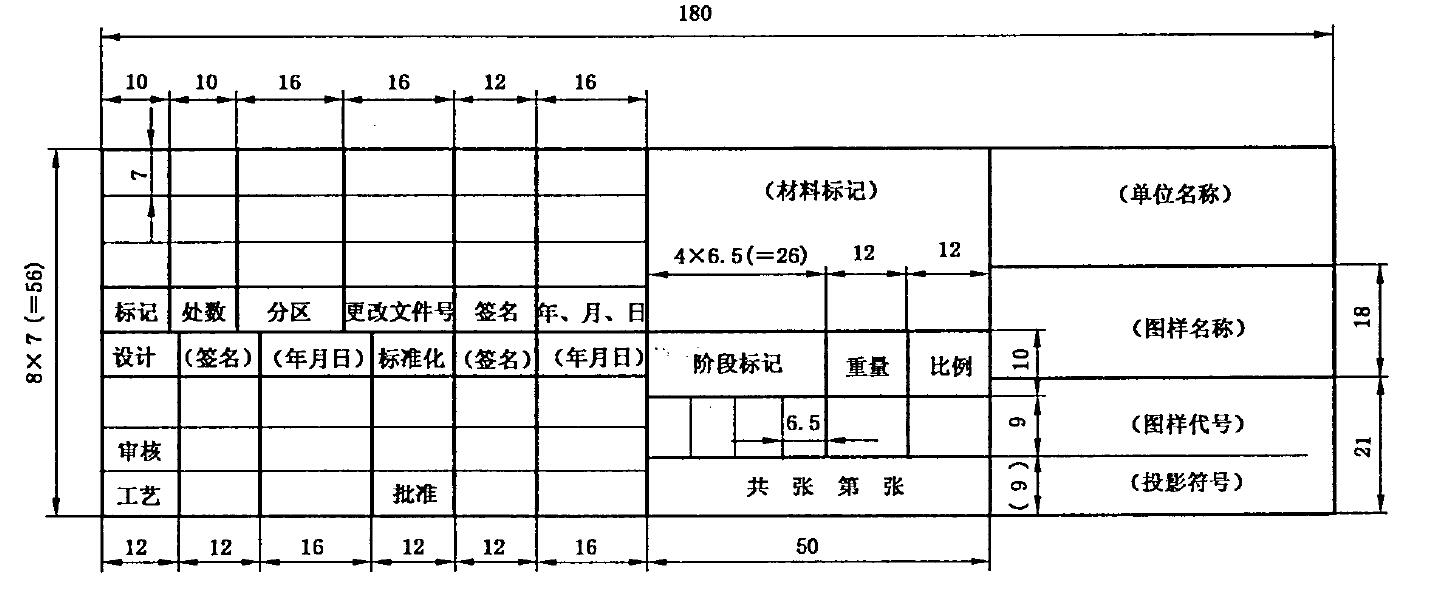

标题栏一般由更改区, 签字区、其他区、名称及代号区组成, 见图 1 和图 2。也可按实际需要增加或减少。
2.1.1 更改区: 一般由更改标记、处数、分区、更改文件号、签名和年月日等组成。
2.1.2 签字区: 一般由设计、审核、工艺、标准化、批准、签名和年月日等组成。
2.1.3 其他区: 一般由材料标记、阶段标记、重量、比例和共张第张和投影符号等组成
2.1.4 名称及代号区: 一般由单位名称、图样名称、图样代号和存储代号等组成。
2.2 标题栏的填写
2.2.1 更改区: 更改区中的内容应按由下而上的顺序填写, 也可根据实际情况顺延, 或放在图样中其他的地方, 但应有表头。
2.2.1.1 标记: 按照有关规定或要求填写更改标记
2.2.1.2 处数: 填写同一标记所表示的更改数量，
2.2.1.3 分区: 必要时, 按照有关规定填写。
2.2.1.4 更改文件号: 填写更改所依据的文件号。
2.2.1.5 签名和年月日: 填写更改人的姓名和更改的时间。
2.2.2 签字区: 签字区一般按设计、审核、工艺、标准化、批准等有关规定签署姓名和年月日。
2.2.3 其他区
2.2.3.1 材料标记: 对于需要该项目的图样一般应按照相应标准或规定填写所使用的材料。
2.2.3.2 阶段标记: 按有关规定由左向右填写图样的各生产阶段。
2.2.3.3 重量: 填写所绘制图样相应产品的计算重量, 以千克 (公斤) 为计量单位时, 允许不写出其计量单位。
2.2.3.4 比例: 填写绘制图样时所采用的比例。
2.2.3.5 共张第张: 填写同一图样代号中图样的总张数及该张所在的张次
2.2.3.6 投影符号: 第一角画法或第三角画法的投影识别符号见图 1。如采用第一角画法时, 可以省略标注
2.2.4 名称及代号区
2.2.4.1 单位名称: 填写绘制图样单位的名称或单位代号。必要时, 也可不予填写。
2.2.4.2 图样名称: 填写所绘制对象的名称。
2.2.4.3 图样代号: 按有关标准或规定填写图样的代号。
3 标题栏尺寸与格式

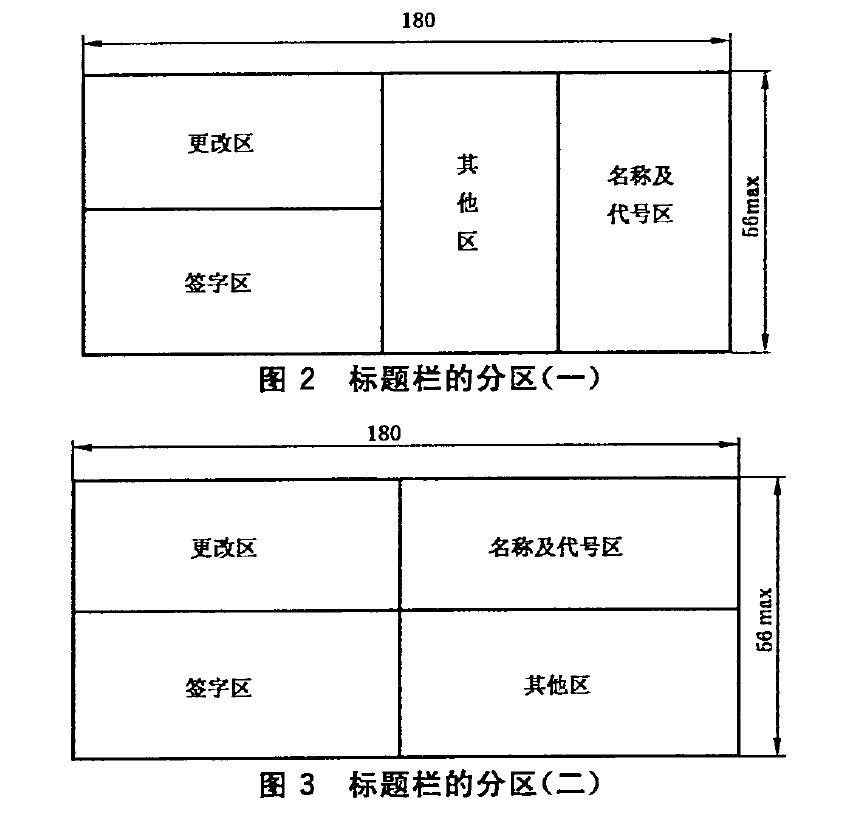

3.1 标题栏中各区的布置可采用图 2 的形式, 也可采用图 3 的形式。当采用图 1 的形式配置标题栏时, 名称及代号区中的图样代号和投影符号应放在该区的最下方(见附录 A)。
3.2 标题栏各部分尺寸与格式(见图 2 和图 3), 也可参照附录 A。
