GB/T 14689-2008
技术制图图纸幅面和格式
Technical drawings-Size and layout of drawing sheets
(IS0 5457:1999,Technical product documentationSizes andlayout of drawing sheets,MOD)
图纸幅面尺寸及其公差

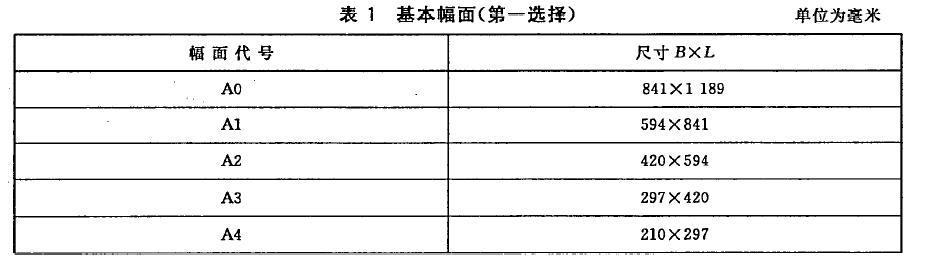

1 绘制技术图样时, 应优先采用表 1 所规定的基本幅面。概念: 图纸宽度与长度组成的图面。为了合理利用图纸和便于图样管理, 国家标准规定了 5 种标准图纸的幅面, 其代号分别为 A0,A1,A2,A3,A4。绘图时, 应优先选用国家标准规定的幅面尺寸, 见表 1

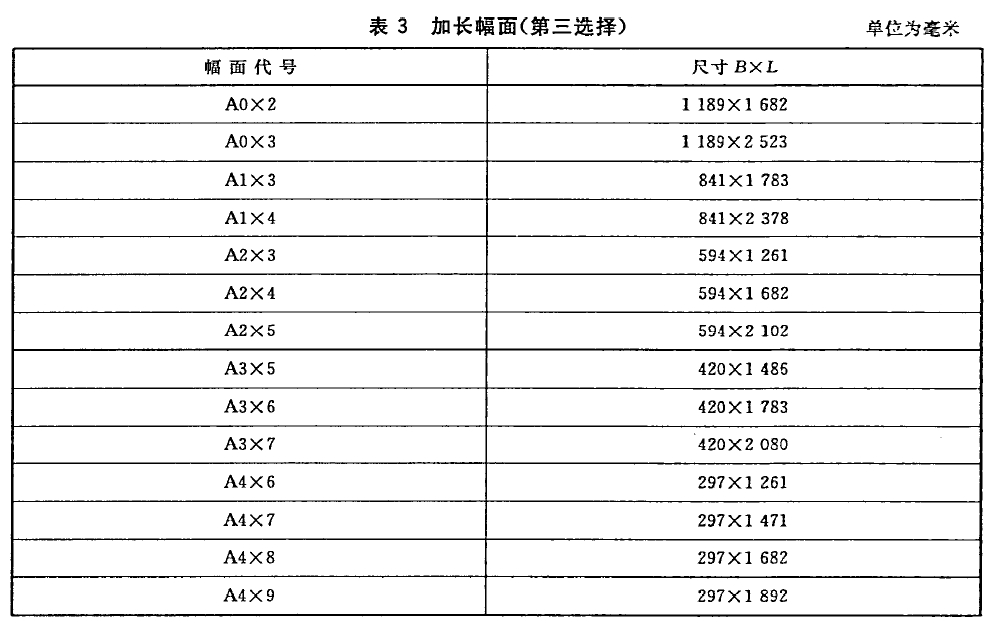

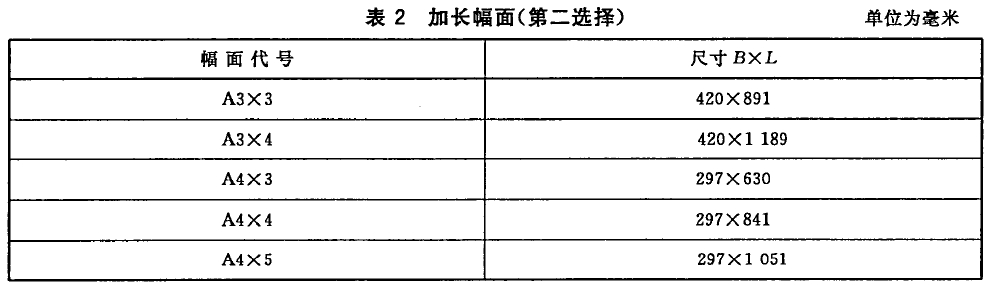

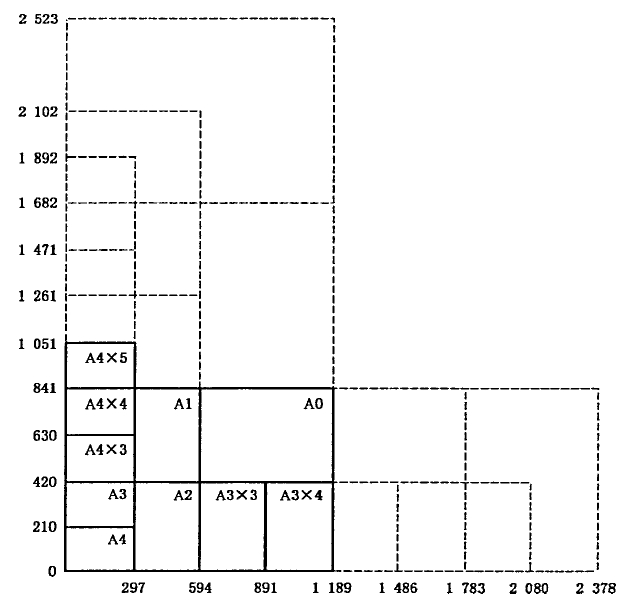

2 必要时, 也允许选用表 2 和表 3 所规定的加长幅面。这些幅面的尺寸是由基本幅面的短边成整数倍增加后得出, 如图 1 所示。
图 1 中粗实线所示为基本幅面 (第一选择); 细实线所示为表 2 所规定的加长幅面 (第二选择); 虚线所示为表 3 所规定的加长幅面 (第三选择)。
3 图纸幅面的尺寸公差按 GB/T148 的规定。
正文完
