蜗杆传动概述

用于交错轴间传递运动及动力。通常交错角 Σ =90°。它的主要优点：传动比大，工作较平稳，噪声低，结构紧凑，可以自锁。主要缺点：效率低，易发热，蜗轮制造需要贵重的减摩性有色金属。常用蜗杆的种类、加工原理和特点等列于见。

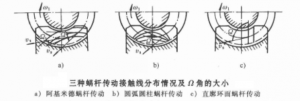

影响蜗杆传动承载能力的主要因素：接触线长度、当量曲率半径、接触线分布情况、接触线与相对滑动速度之间夹角 Ω 的大小等。图 1 表示出三种蜗杆传动接触线分布情况及 Ω 角的大小。直廓环面蜗杆传动的 Ω 角接近 90°，形成油膜的条件好，同时接触的齿数多，当量曲率半径大，所以承载能力高。圆弧圆柱蜗杆传动与普通圆柱蜗杆传动相比，Ω 角和当量曲率半径都较大，所以承载能力亦较高。
