GB/T 9785
链条链轮术语
Terminology of chains and chain wheels
1 一般术语

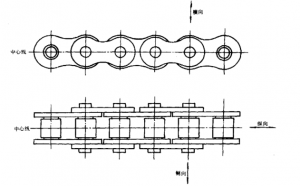

1.1 链条（chain）：由若干组件（或元件）以铰链副形式串接起来的挠性件。
1.2 纵向（longitudinal direction）：链条长度方向。
1.3 侧向（side direction）：链条宽度方向。
1.4 横向（transverse direction）：链条高度方向。
1.5 中心线（centre line）：链条伸直时，侧向中心平面与横向中心平面的交线。
2 链条名称
2.1 滚子链 [套筒滚子链]（如图 2）
2.2 套筒链（如图 3）
2.3 销轴链（如图 4、图 5）
2.4 板式链（如图 6）
2.5 弯板滚子链 [弯板链]（如图 7）
2.6 块式链（如图 8）
2.7 齿形链（如图 9）
2.8 销合链（如图 10）
2.9 钩形链（如图 11）
2.10 平顶链（如图 12）
2.11 易拆链（如图 13）
3 基本构成
3.1 链节（chain link）：组成链条的基本结构单元，每个链节在链条纵向含一个节距。
3.2 基本链节（basic link）：链条中逐节相同或隔节相同的链节。
3.3 接头链节（joint link）：链条两端易拆装的闭合连接的链节。
3.4 附件链节（attachment link）：具有输送物料用元件的链节。
3.5 止锁件（fastener）：为防止链节松脱，在链条侧端装设的限位元件。
3.6 啮合件（meshing component）：工作时链条上同链轮直接啮合的元件。
4 参数
4.1 节距（pitch）：两相邻链节铰链副理论中心间的距离。
4.2 基本节距 [公称节距]（p）（normal pitch）：设计给定的节距。
4.3 整链链节数（Lp）（number of pitches in the strand of chain）：整挂链条的链节数，对于多排链，按单排计算。
4.4 整链总长（l）（chain length）：整链链节数 Lp 与基本节距 p 的乘积，即 l =Lp×p。
4.5 链段基本长度（ln）（normal length of strand of chain）：链段所含链节数 n 与基本节距 p 的乘积，即 ln=n×p。
4.6 侧弯半径（Rs）（radius of side-bow）：在施加一定测量力使链条侧向弯曲时，各铰链侧向中心所形成曲线的平均半径（如图 14）。
4.7 链条通道高度（h1）（chain path depth）：保证链条可自由穿过的通道的高度（如图 15）。
5 链条精度
5.1 链长相对偏差（relative deviation of strand length）：链段测量长度 lns 与基本长度 ln 之差同基本长度 ln 之比值，即 (lns−ln)/ln。
5.2 节距相对偏差（relative deviation of pitches）：测量节距 pc 与基本节距 p 之差同基本节距 p 之比，即 (pc−p)/p。
5.3 扭曲量（twist angle）：在沿纵向施加一定测量力且一端无扭转约束的条件下，链段两端链节侧向中心面之间的扭转角。
6 链条的载荷
6.1 极限拉伸载荷（Q）（ultimate tensile strength）：拉伸试验时，链条破坏前所能承受的最大载荷。
6.2 最小极限拉伸载荷（minimum ultimate tensile strength）：链条的极限拉伸载荷所必须达到的最小值。
6.3 持久极限载荷（fatigue load）：拉伸疲劳试验时，链条所能长期承受而不发生疲劳破坏的最大载荷。
6.4 检验载荷（proof loading）：按标准规定，对链条进行非破坏性检验的载荷。
6.5 测量载荷（measuring load）：测量尺寸参数时，为使元件正确就位，按标准规定所施加的载荷。
