GB/T 6931.1—2020
带传动术语第 1 部分：基本术语 Belt drives—Vocabulary—Part 1: Basic vocabulary
1. 带传动一般术语
1.1 带传动 belt drives
由带和带轮组成传递运动和 / 或动力的传动。注：分摩擦传动和啮合传动两类。
1.1.1 平带传动 flat belt drives
由一条平带与两个或多个带轮组成的摩擦传动，带的工作面与带轮的轮缘表面接触。
1.1.2V 带传动 V-belt drives
由一条或数条 V 带和 V 带轮组成的摩擦传动，V 带安装在相应的轮槽内，仅与轮槽的两侧接触，而不与槽底接触。
1.1.3 多楔带传动 V-ribbed belt drives
由多楔带与两个或多个带轮组成的摩擦传动，其中至少一个带轮带有楔槽，带轮的轴线与带的纵截面垂直。
1.1.4 圆带传动 round belt drives
由圆带和带轮组成的摩擦传动。
1.1.5 同步带传动 synchronous belt drives
由同步带与两个或多个同步带轮组成的啮合传动，其同步运动和 / 或动力是通过带齿与轮齿相啮合传递。
2 带传动形式

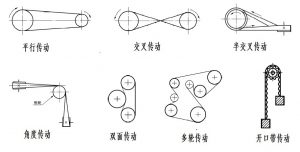

带传动类型
2.1 环形带传动 endless-belt drives
由闭合的带进行的带传动。
2.1.1 平行传动 parallel belt drives
带轮两轴线平行、两轮宽的中心平面重合，转向相同的带传动。
2.1.2 交叉传动 cross-belt drives
带轮两轴线平行、两轮宽的中心平面重合，转向相反的带传动。
2.1.3 半交叉传动 quarter-twist belt drives
带轮两轴线在空间交错的带传动，交错角度通常为 90°。
2.1.4 角度传动 angle belt drives
带轮两轴线相交的带传动。
2.1.5 双面传动 double side belt drives
以带的正反两面进行传递动力和 / 或运动的带传动。
2.1.6 多轮传动 multiple pulley belt drives
由带与多个带轮、隋轮 (导轮）和 / 或张紧轮等构成的带传动。
2.2 开口带传动 open-belt drives
由具有两个端点的带进行的带传动。
3 带轮
3.1 主动轮 driving pulley
传动中用于驱动带运动的轮。
3.2 从动轮 driven pulley
传动中被带驱动的轮。
3.3 塔轮 step pulley
由几个不同直径、按大小顺序排列的带轮组。
3.4 锥轮 cone pulley 形状为截圆锥体的带轮，用于无级变速传动。
3.5 惰轮 idler pulley
导轮在传动中，引导带的运动方向，使其导入边对准轮宽的中心平面的空转带轮。
3.6 张紧轮 tensioner
为改变带轮的包角或控制带的张紧力而压在带上的随动轮。
4 传动带
4.1 平带 flat belt
平型传动带 flat transmission belt
横截面为矩形或近似为矩形的传动带，其工作面为宽平面。
4.2V 带 V-belt
横截面为等腰梯形或近似为等腰梯形的传动带，其工作面为两侧面。
4.3 多楔带 V-ribbed belt
工作表面具有等距纵向楔，并与相同形状轮槽紧密楔合的环形传动带，其工作面为楔侧面。
4.4 圆带 round belt
横截面为圆形或近似为圆形的传动带。
4.5 同步带 synchronous belt
纵向截面具有等距横向齿的传动带，用于传递同步运动和 / 或动力。
