GBT 3374.1——齿轮术语和定义
第 1 部分：几何学定义
Vocabulary of gear terms—Part 1:Definitions related to geometry(ISO 1122-1:1998,IDT)
齿轮运动学定义 kinematic definitions
1 轴线的相对位置 relative position of axis
1.1 齿轮 toothed gear
一个有齿构件，它与另一个有齿构件通过其共轭齿面的相继啮合，从而传递或接受运动。
1.2 齿轮副 gear pair
可围绕其轴线转动的两齿轮组成的机构，其轴线的相对位置是固定的，通过轮齿的相继接触作用由一个齿轮带动另一个齿轮转动。

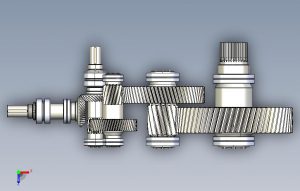

1.3 齿轮系 train of gears
若干齿轮副的任意组合。
1.4 平行轴齿轮副 parallel gears
两轴线相互平行的齿轮副。
1.5 锥齿轮副 bevel gears
两轴线相交的齿轮副。
1.6 交错轴齿轮副 crossed gears
两轴线交错的齿轮副。

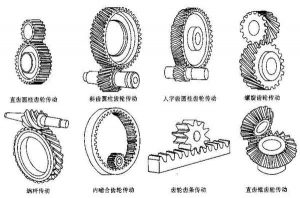

齿轮传动的类型

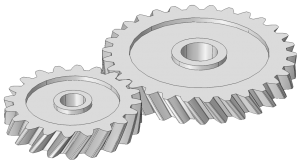

1.7 中心距 centre distance
齿轮副的两轴线之间的最短距离。
中心距
1.8 轴交角 shaft angle
在齿轮副中使两轴线重合 (锥齿轮副)，或使两轴线平行（交错轴齿轮副 )，从而两齿轮的旋转方向得以相反时，两轴线之一所必须旋转的最小角度。
1.9 行星齿轮系 epicyclic gear;epicyclic gear train;planetary gear;planetary gear train
若干同轴构件组成的齿轮机构，其中有一个或多个内齿圈和绕公共轴线旋转的一个或多个行星架，行星架上装有一个或多个与内齿轮和一个或多个太阳轮啮合的行星轮。
1.2 配对齿轮 mating gears
1.2.1 配对齿轮 mating gear
齿轮副中的任意一个齿轮，均可称为该齿轮副中的另一个齿轮的配对齿轮。
1.2.2 小齿轮 pinion
齿轮副中齿数较少的那个齿轮。
1.2.3 大齿轮 wheel;gear
齿轮副中齿轮较多的那个齿轮。注：大齿轮是“小齿轮的共轭齿轮”的简称，相对于小齿轮时，要明确使用“大齿轮”这一术语。
1.2.4 主动齿轮 driving gear
齿轮副中的用于驱动其他齿轮的齿轮。
1.2.5 从动齿轮 driven gear
齿轮副中的被其配对齿轮驱动的齿轮。
1.2.6 惰轮 idler gear with external teeth
与两个齿轮相啮合的齿轮，它被一个齿轮驱动，同时它又驱动另一个齿轮。
1.2.7 太阳轮 sun gear with external teeth
在行星齿轮传动中，处于中心位置的外齿轮。
1.2.8 内齿圈 annalus gear
在行星齿轮传动中，处于最外面的内齿轮。
1.2.9 行星齿轮 planet gear
在行星齿轮传动中，安装在行星架上的惰轮。
1.2.10 行星架 planet carrier
在行星齿轮传动中，支承一个或多个行星齿轮的与太阳轮同轴线的构件。
1.2.11 扇形齿轮 gear segment
在圆周方向上，轮齿覆盖范围小于 360°的齿轮。
1.2.12 齿数 number of teeth
一个齿轮的轮齿总数。
1.2.13 齿轮扇 sector of a gear
齿轮的一部分。
1.3 相对速度 relative speeds
1.3.1 齿数比 gear ratio
大齿轮齿数与小齿轮齿数的比值。
1.3.2 传动比 transmission ratio
齿轮系中，始端主动轮与末端从动轮的角速度比值。注：必要时，当旋转方向相同时，传动比应加一正号，而在方向相反时应加一负号。
1.3.3 减速齿轮传动 speed reducing gears
末端从动轮的角速度小于始端主动轮角速度的齿轮副或齿轮系。
1.3.4 增速齿轮传动 speed increasing gears
末端从动轮的角速度大于始端主动轮角速度的齿轮副或齿轮系。
1.3.5 减速比 speed reducing ratio
减速齿轮传动的传动比。
1.3.6 增速比 speed increasing ratio
增速齿轮传动的传动比。
1.4 节曲面和分度曲面 pitch and reference surfaces
1.4.1 节曲面 pitch surface
在齿轮副中任意一个齿轮上，其配对齿轮相对于该齿轮运动时的瞬时轴的轨迹曲面。注：平行轴齿轮副和锥齿轮副的节曲面为滚动生成，没有滑动。交错轴（圆柱和准双曲面 ) 齿轮副的节曲面沿齿面有一个滑动分量。
1.4.2 分度曲面 reference surface
齿轮上的一个约定的假想曲面，齿轮的轮齿尺寸均以该曲面为基准而加以确定。
1.4.3 分度…… reference……1)
限定应用于与齿轮的分度曲面有关而定义的术语。
1.4.4 工作…… operating……1)
限定应用于与齿轮的节曲面有关而定义的术语。
1.4.5 节平面 pitch plane
齿条或冠轮的节曲面，也可以是与单个齿轮的节曲面相切的任何平面。注：齿轮副的节平面是通过它们的节曲面之间的接触点或接触线的切平面。
